整理走線路徑
沿規劃路徑集中相關線材或軟管，並檢查彎曲處、過渡段及接點的包覆保持狀態。
螺旋切割管
螺旋包覆的選型價值
整齊的線束。
便利的後續作業。
將佈線與維修操作空間一起納入設計。
規劃分支位置
在線束圖面標明引出位置，確認切距與安裝配置可容納各分支，不拉扯線材。
評估維修便利性
規劃技術人員如何檢查、拆開及重新組裝線束；能否重複使用應依包覆材料狀況與維修要求判定。
結構與安裝
連續的螺旋。
便於操作的組裝。
螺旋切口將管材形成開放式包覆結構，幾何尺寸也是規格的一部分。
切距影響包覆配置
切距是每圈沿軸向前進的距離；評估覆蓋程度與操作性時，應同時考量壁厚和管徑。
合適與否，以安裝狀態確認
以實際線束、接頭、過渡段及最小彎曲處評估包覆效果，不能僅從原管徑推定擴張範圍。
先試裝，再定案
以樣品檢查切口邊緣、分支引出、端部保持及與敏感外被的接觸，建立組裝作業方式。
開放式包覆，功能須區分
螺旋切割管材用於包覆整理，切開的結構不構成密封承壓邊界或連續的流體隔離層。
氟聚合物材料選型討論
先了解使用環境。
再選擇聚合物。
PTFE、FEP、PFA 可作為包覆材料的討論候選；請確認 Techyours+ 實際可供的配置。
PTFE 螺旋包覆管材
評估 PTFE 配置時，取得與摩擦、溫度暴露、化學接觸及安裝相關的成品資料。
FEP 螺旋包覆管材
外觀及組裝操作是選型條件時，可討論 FEP；若需透過包覆層辨識內容物，應以實際樣品確認。
PFA 螺旋包覆管材
依相同工況與圖面評估 PFA，以配置專用資料選型，不只依樹脂名稱判斷。
材料名稱不能確立絕緣等級、阻燃分類或核准耐溫範圍；添加物、顏色及切口幾何也須納入評估。
應用評估方向
從線束圖面。
到完整設備。
先定義組裝配置，再依操作及維修要求評估螺旋包覆材料。
儀器與控制設備
規劃訊號線與供電線的集中整理及分支位置，檢查辨識方式、接頭操作空間及線纜外被相容性。
工業設備與自動化
評估機台內的線纜整理；移動路徑須依所需運動循環測試彎曲行為、外被接觸及耐久性。
化學製程設備
評估相容軟管或線纜束的外部整理，定義偶發化學接觸；包覆層不取代軟管的流體密封功能。

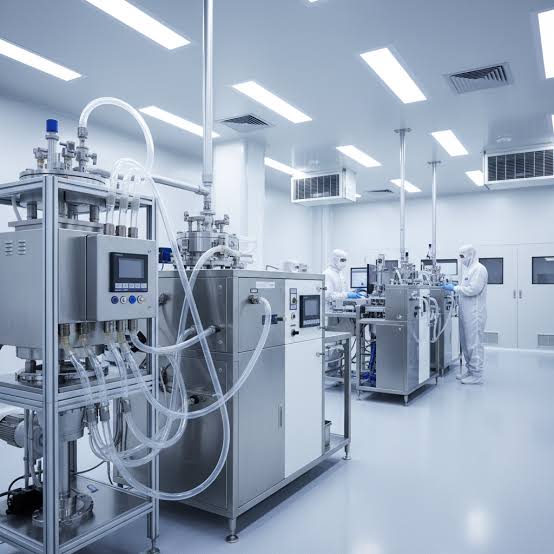

實驗室與分析系統
評估需維修的儀器組裝；有污染管制需求時，定義清潔、萃取物或微粒標準，並測試成品。
以上為評估範例，不代表應用核准；應針對完整組裝確認適用性。
螺旋切割管材規格指南
每一圈。
都精準定義。
備妥圖面、線束資訊與使用條件，讓技術討論聚焦。
| 參數 | 需要指定的內容 |
|---|---|
| 材料與配方 | 指定樹脂家族、顏色及添加物限制，確認配置可供性。 |
| 原管尺寸 | 未安裝狀態的內徑、外徑、壁厚及公差，並明確定義量測條件。 |
| 線束幾何 | 最小與最大束徑、截面、分支位置、彎曲處及接頭過渡段。 |
| 切割幾何 | 切距、必要時的切割方向、邊緣要求及尺寸允許變動，確認可製造性。 |
| 長度與交付 | 包覆長度及量測方式、數量、交付形式與包裝需求。 |
| 使用環境 | 正常與最高溫度、化學品、戶外暴露，以及移動、摩擦或振動條件。 |
| 驗證要求 | 所需電性、阻燃、磨耗或潔淨度測試，以及方法和允收標準；取得相關證據。 |
| 單位與文件 | 圖面統一使用 mm 或 inch，註明樣品承認、檢驗報告及批次追溯要求。 |
最終牌號、尺寸、切距、顏色與使用限制須書面確認；本頁未宣稱 Techyours+ 性能數值或認證。
螺旋切割氟聚合物管材常見問題
問題清楚。
組裝判斷更有依據。
什麼是螺旋切割氟聚合物管材？
沿螺旋路徑切割氟聚合物管材，形成包覆線束的開放式結構；依組裝用途選擇樹脂與切割幾何。
與波紋管有何不同？
螺旋切割在管壁形成貫穿的螺旋開口；波紋管則具有波紋輪廓，其管壁結構與用途須分別確認。
可以輸送承壓流體嗎？
開放切口不提供密封；流體輸送應使用符合工況額定要求的管材或軟管，螺旋包覆只評估外部整理功能。
可以沿線束引出個別線材嗎？
分支規劃是螺旋包覆的用途之一，應以試裝樣品確認線徑、切距、出口位置及外被接觸。
包覆層能提供電氣絕緣嗎？
樹脂介電特性不能直接確立安裝後的絕緣等級，開放結構與所需間距須依應用評估。
可以拆除並重複使用嗎？
拆除後應檢查邊緣及變形等狀況，重複使用須依經驗證的組裝維修程序判定。
詢價時需要哪些規格？
提供樹脂偏好、原管尺寸、線束範圍、切距、長度、單位、數量、環境與驗證要求。
啟動 TECHYOURS+ 螺旋包覆專案
您的線束。
您的規格。
將線束配置整理為可執行的技術評估資料。
提供組裝資訊
提供線束圖面、線材或軟管尺寸、分支位置、接頭操作空間及安裝限制。
提供技術需求
提供材料偏好、尺寸、切距、長度、數量、環境與所需驗證文件。
透過您的 Techyours+ 聯絡窗口，提出配置評估、技術資料表與試裝樣品需求。
