隨形貼合。
依零組件外形,指定擴張內徑、收縮後內徑與壁厚。

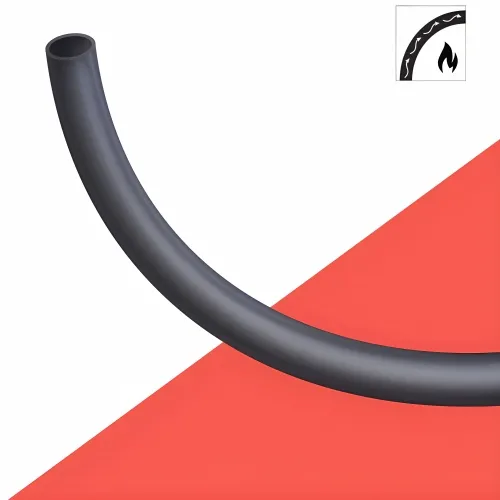

熱縮管

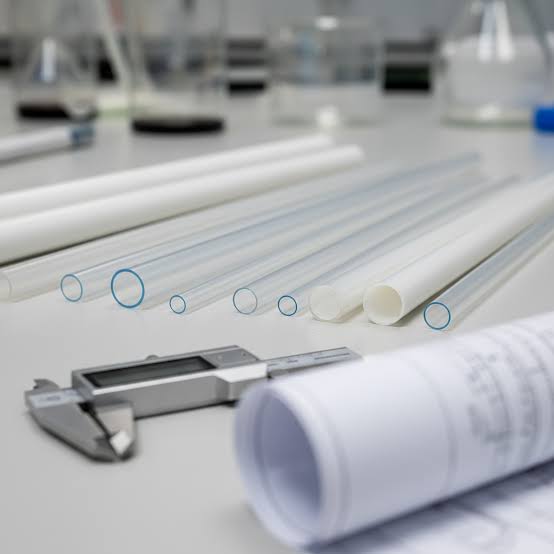

氟聚合物熱縮套管
Techyours+™ 熱縮套管,為關鍵零組件打造貼合的防護層。從 PTFE、FEP、PFA 與 ETFE,選擇適合下一個設計的材料。
從材料、尺寸到熱縮製程,讓防護從設計端開始。
以零組件為設計核心
依零組件外形,指定擴張內徑、收縮後內徑與壁厚。
依實際製程,評估氟聚合物表面的離型性、低摩擦特性與耐化學性。
依所選產品規格,評估套管在絕緣、表面防護或製造輔助上的用途。
選擇收縮比前,先考量長度變化、端部覆蓋與基材耐熱限制。
四種材料,四個選型方向

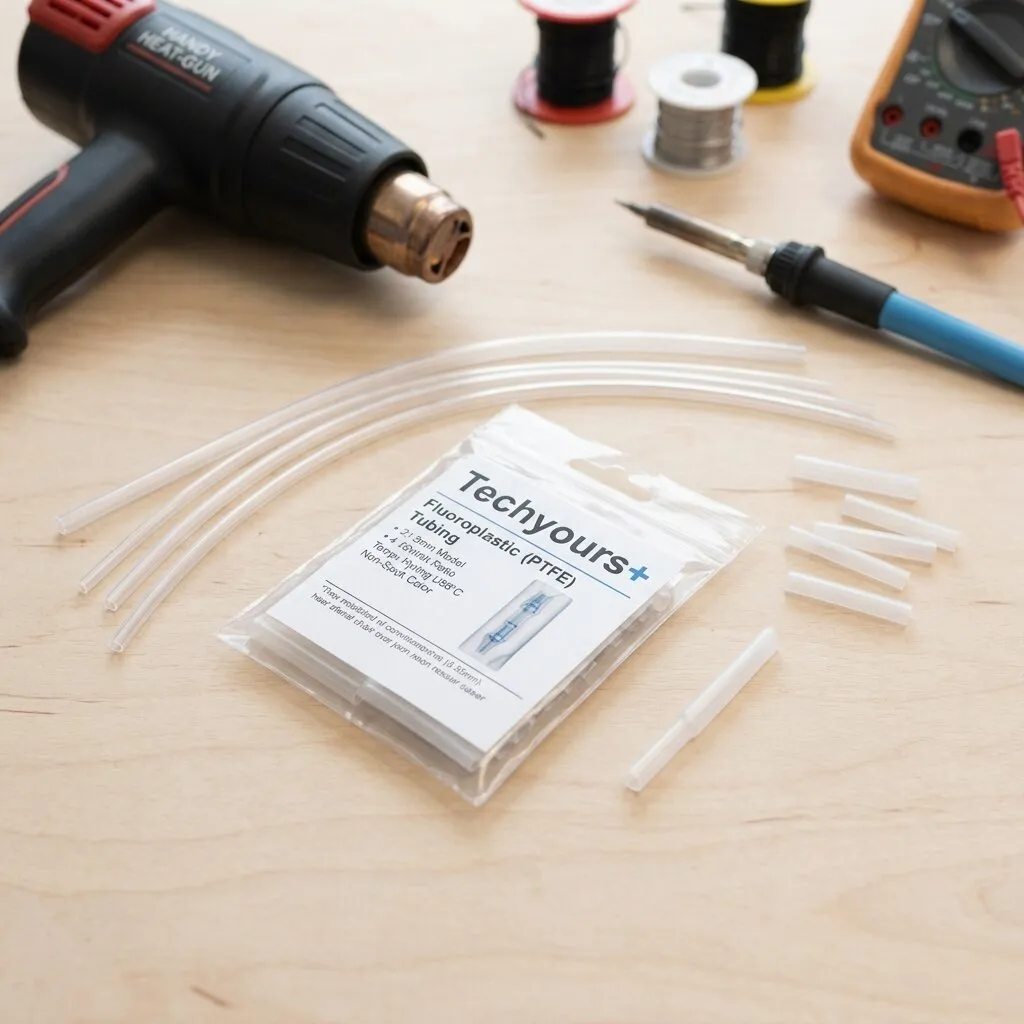

當低摩擦與熱性能是設計重點時,可評估 PTFE。確認零組件能承受所需的熱縮製程。

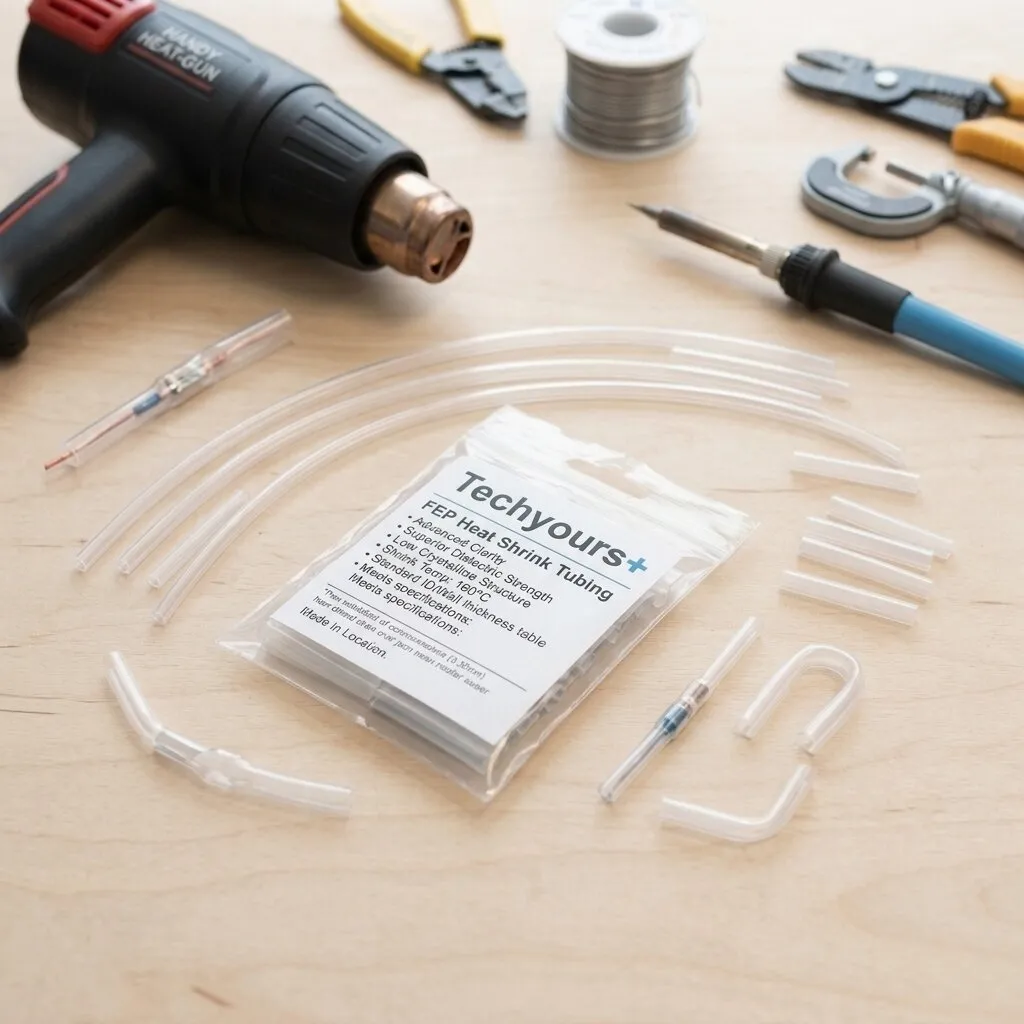

需要透明套管或目視檢查時,可評估 FEP。透明度與熱縮條件須以實際產品確認。

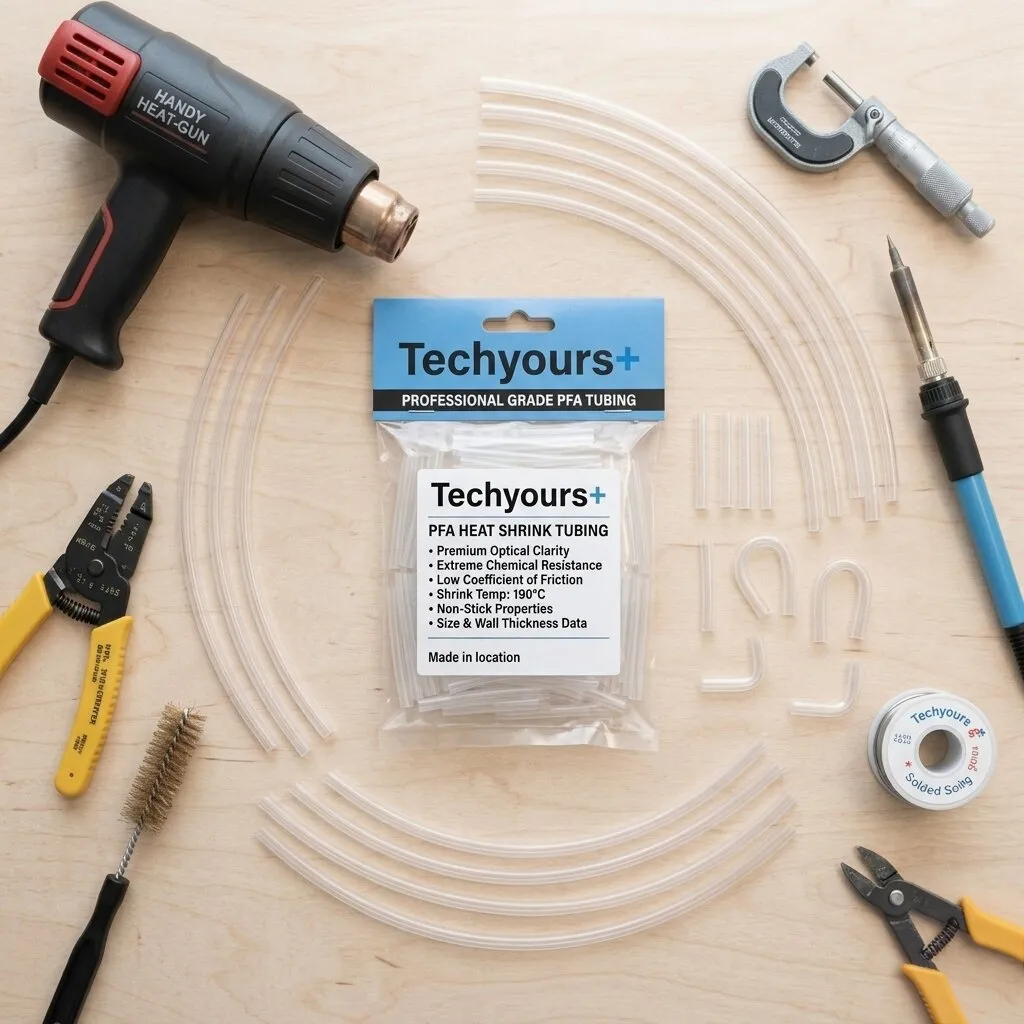

涉及強化學環境的零組件,可評估 PFA。若有純度要求,請索取指定牌號的可萃取物與潔淨度資料。

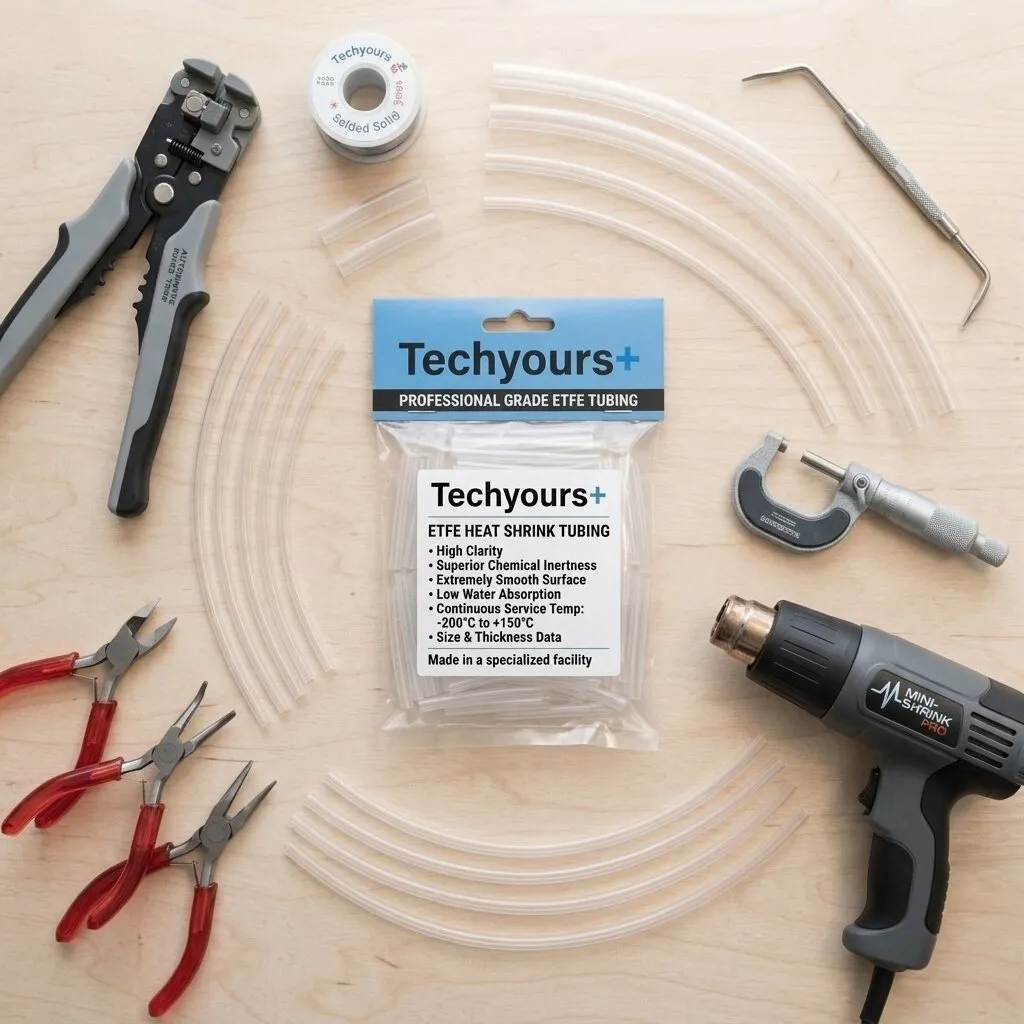

以耐磨耗與機械操作為選型重點時,可評估 ETFE。環境適用性須依指定牌號與結構驗證。
工程選型
先釐清應用,再確認產品規格。
| 設計重點 | PTFE | FEP | PFA | ETFE |
|---|---|---|---|---|
| 主要考量 | 低摩擦與熱暴露 | 可視性與套管應用 | 化學製程條件 | 磨耗與操作 |
| 選型前確認 | 熱縮熱負荷與長度變化 | 透明度與基材耐熱性 | 純度資料與熱縮製程範圍 | 機械與環境測試 |
| 需指定的尺寸 | 擴張內徑、最大收縮後內徑、收縮後壁厚、裁切長度與公差 | |||
| 需索取的安裝資料 | 熱縮溫度與持續時間、收縮比、長度變化與核准的加熱方式 | |||
本表供初步選型參考,並非技術資料表。耐溫、收縮比與尺寸變化,須依實際供應產品確認。
從概念走向零組件
評估連接器、線纜組件與零組件絕緣用套管。驗證介電性能與熱縮後覆蓋範圍。
評估探針、感測器本體與接觸表面的防護。依實際化學品、溫度及暴露時間測試。
探索組裝與製程輔助用套管。確認套管會移除或保留,並依預定用途索取相關文件。
需要離型與表面防護時,可評估套管包覆。在實際運作條件下試驗貼合度、表面品質與耐用性。
受控熱縮製程
清潔並乾燥零組件,處理尖銳邊緣,安裝前檢查套管。
使用指定內徑與裁切長度,預留長度變化,確認所需端部覆蓋。
採用供應商指定的溫度、持續時間與加熱方式。均勻漸進加熱,讓空氣順利排出。
依製程指示冷卻,檢查收縮後尺寸、表面狀態及所需的電氣或功能性能。
先以試件驗證熱縮製程。熱縮溫度不同於連續使用溫度,兩者不可互相替代。
讓規格更明確
請提供零組件外徑、套管擴張與收縮後內徑、收縮後壁厚、成品覆蓋長度及公差。複雜外形請附圖面。
熱縮可形成貼合包覆。液密或氣密密封仍須採用適當結構,並完成應用驗證。
請索取指定牌號與成品套管的文件,並明確提出生物相容性、可萃取物、限用物質或產業要求。
請透過下方詢價表提供材料偏好、尺寸、使用環境、基材耐熱限制、數量與文件需求。
"一層堅韌防護,成就您的下一項卓越設計。"
技術性能矩陣表
| 技術指標 | PTFE | FEP | PFA | ETFE |
| 最高連續工作溫度 | 高達 260°C | 高達 204°C | 高達 260°C | 高達 150°C |
| 建議熱收縮溫度 | 高收縮溫:330°C+ | 低收縮溫:175°C+ | 中高收縮溫:200°C+ | 中低收縮溫:185°C+ |
| 縱向收縮率變動 | ±10% to ±15% (長度損耗較高) | ±5% 以內 (表現極度穩定) | ±5% 以內 (精密加工標準) | ±8% 以內 (極佳熱穩定性) |
| 機械強度 / 耐磨耗性 | ⭐⭐⭐ | ⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| 化學惰性(耐酸鹼) | ⭐⭐⭐⭐⭐ (全方位通用型) | ⭐⭐⭐⭐⭐ (耐腐蝕表現極佳) | ⭐⭐⭐⭐⭐ (超高純度無污染) | ⭐⭐⭐⭐ (卓越的抗油性) |
| 光學清透度 | ⭐ (外觀呈乳白色) | ⭐⭐⭐⭐⭐ (完全清透透明) | ⭐⭐⭐⭐ (高透明度) | ⭐⭐⭐⭐ (高透光率) |
| 抗輻射能力 | ⭐ | ⭐⭐ | ⭐⭐ | ⭐⭐⭐⭐⭐ |
| 滑動摩擦係數 | 超低摩擦 0.05 | 低摩擦 0.08 | 低摩擦 0.1 | 標準摩擦 0.3 |
Techyours+ 採購專業小叮嚀:
由於 PTFE 具備較高的收縮比率,在加工時會產生顯著的「縱向長度縮水」(最高可達 15%)。在您繪製 CAD 藍圖與設定裁剪參數時,請務必將此長度損耗納入計算。若您的應用場景對收縮後的邊緣公差要求極高,不允許露出內部基材,建議指定選用 FEP 或 PFA 材質,這兩者擁有業界領先的長度變異控制(穩定保持在 ±5% 以內)。
核心產業應用牆:氟塑料熱縮管的關鍵貢獻
Techyours+ 氟聚合物熱縮套管 —— 專為臺灣尖端科技及精密製造量身打造的隱形盾牌
| 核心應用產業 | 採用的氟塑料材質 | 產品在該產業的實際應用方式 | 對該產業的重大核心貢獻 |
|---|---|---|---|
| 半導體前段製程與高階設備供應鏈 | PFA / FEP | 包覆於晶圓廠極紫外光(EUV)微影設備感知器接頭、高純度石英元件表面、清洗與化學蝕刻液輸送管路及噴嘴。 | 實現製程「零污染」與良率飛躍: 完美阻絕強酸鹼、化學溶劑對金屬管件的化學侵蝕,防止任何金屬離子或微量雜質析出,全面護航臺灣晶圓大廠的先進製程良率。 |
| 生醫科技與三類微創介入醫療器材 | PTFE / FEP | 作為微創手術導管(Catheter)、線束、內視鏡導引線、不鏽鋼手術刀柄及各類精密介入式醫療器械的外層超薄壁防護外套。 | 全面接軌國際醫療法規安全性: 嚴格通過 USP Class VI 最高生物相容性認證。利用 0.05 的極致低摩擦係數,確保醫療導管在血管中滑移順暢、不沾黏,大幅提升手術安全性並減輕病患痛苦。 |
| 商業航太、本土衛星與國防科技 | ETFE / PTFE | 包覆於臺灣自研氣象與通訊衛星的外部暴露線束、航太電子艙高壓引擎訊號線,以及國防雷達控制系統的極端耐溫抗輻射電纜。 | 保障極端惡劣環境下的「零故障」: 抵抗外太空高劑量 Gamma 與宇宙輻射,承受大氣層邊緣的極端溫差變換與劇烈物理磨耗,在極限環境下確保數據傳輸與電力系統萬無一失。 |
| 精細化工、自動化機械與精密滾輪 | PFA / PTFE | 包覆於重型化工廠高溫反應釜內壁布線、熱交換器管束、精密地下深井測錄探針,以及印刷、造紙智能化生產線的精密工業滾輪表面。 | 大幅降低維護成本與設備停機率: 憑藉頂級的化學惰性與不沾污表面特性,杜絕腐蝕性流體對探針與元件的物理化學破壞,將臺灣傳統製造與自動化大廠的設備點檢週期大幅延長數倍。 |
