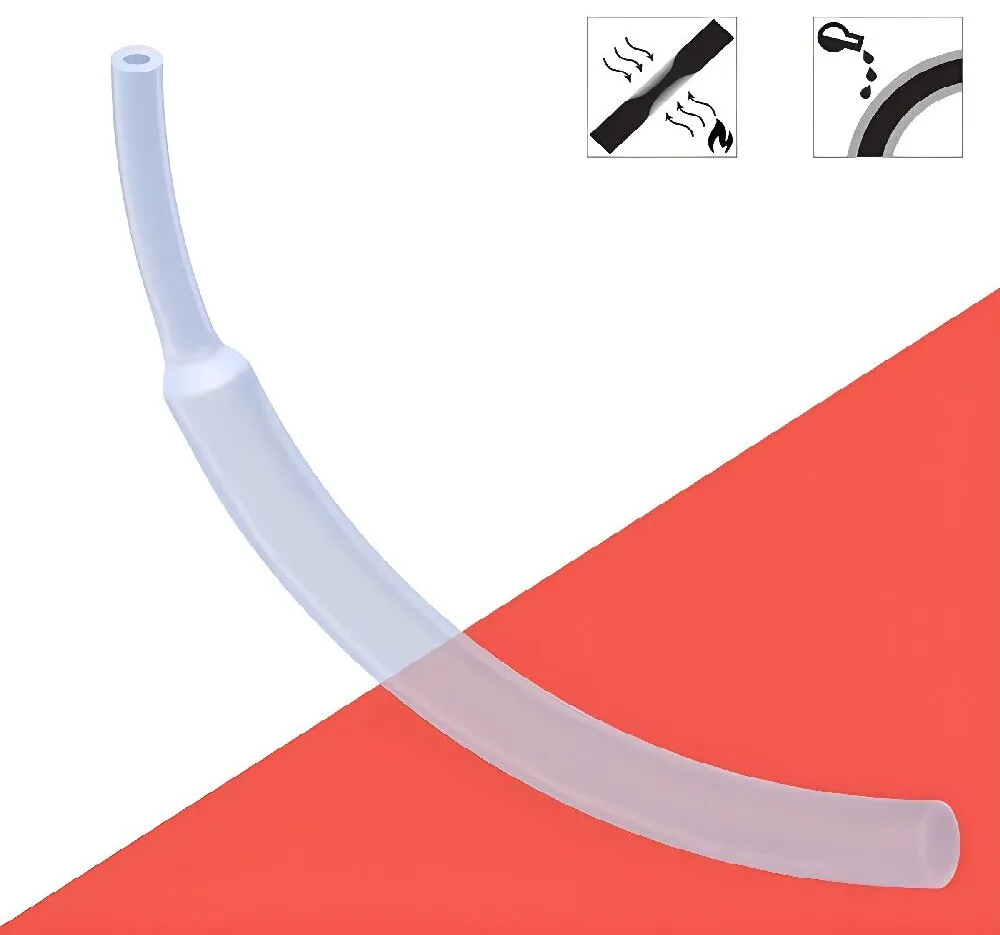

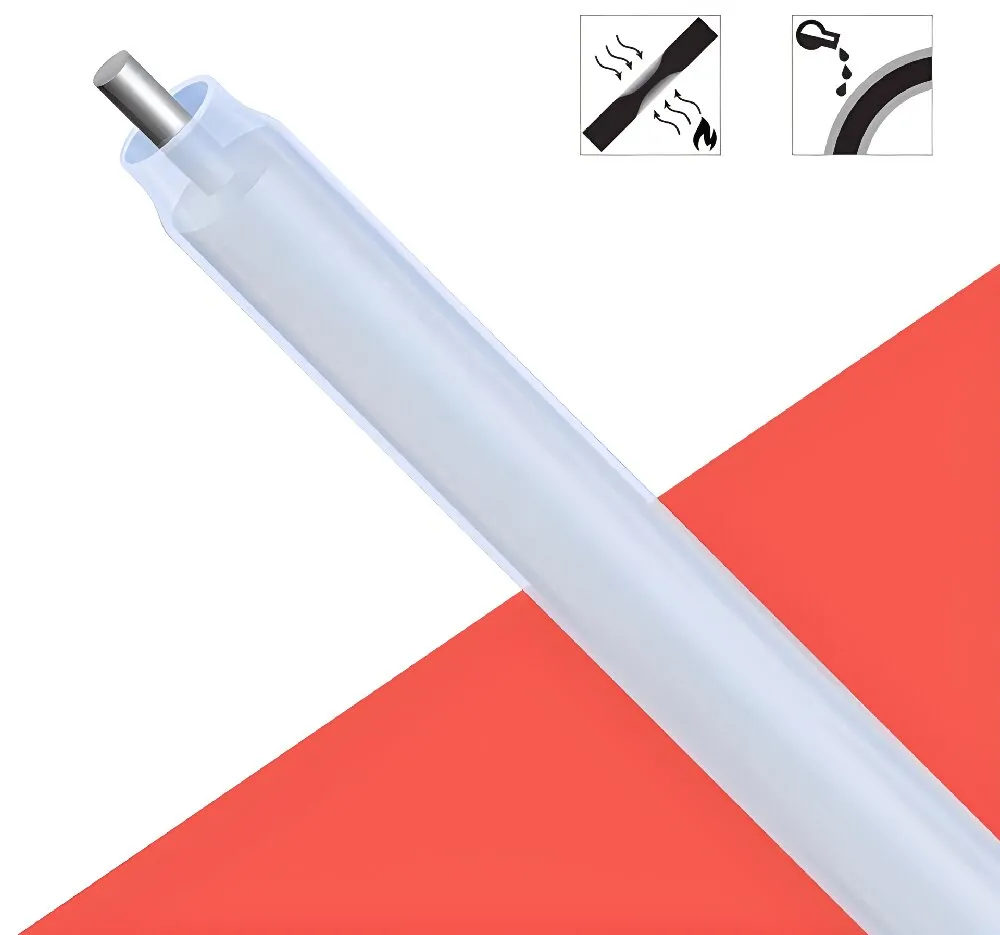

Techyours™ PTFE 管材

來了解 Techyours™ PTFE 管材

Techyours™ PTFE 管材的獨特性能涵蓋範圍廣泛。與其他聚合物相比，其使用溫度更高，幾乎具有普遍的耐化學性，在高電壓和高訊號頻率下具有優異的電氣性能，不黏特性，可在極低溫（低溫條件）下使用，並具有抗紫外線性能。然而，機械強度和耐磨性並非 PTFE 管材的建議標準，這也是 FEP 管材、PFA 管材和 ETFE 管材開發的原因之一。

Techyours™ PTFE 管材在凝膠狀態下具有高黏度（它不會真正熔化），因此無法使用傳統的擠出機或射出機進行加工。 Techyours™ PTFE 管材因此採用乾式成型或在液壓擠出機中擠出，擠出過程中可使用（糊狀擠出）或不使用（柱塞擠出）潤滑劑。 PTFE 糊狀擠出可製成柔性管材。然而，它是在批量過程中發生的，因此長連續長度受到批次大小的限制，這與熔融加工的氟聚合物 FEP、PFA 和 ETFE 不同。

先刷重點

● 不黏性能

● 耐高溫達 260ºC (500ºF)

● 耐老化性能

● 可在線上進行蒸氣或化學滅菌

● 優異的耐化學腐蝕性和低摩擦係數

Techyours™ PTFE 管材應用

航太與交通技術、電子元件與絕緣體、化學與製藥製造、食品加工、環境科學、空氣採樣、流體輸送裝置及水處理系統。

公制尺寸

SIZE, ID X OD	INSIDE DIAMETER-ID	TOLERANCE, +/-	WALL THICKNESS	TOLERANCE, +/-	OUTSIDE DIAMETER-OD
2*3	2	0.10	0.50	0.10	3
2*4	2	0.10	1.00	0.10	4
3*4	3	0.15	0.50	0.20	4
3*5	3	0.15	1.00	0.20	5
4*5	4	0.15	0.50	0.10	5
4*6	4	0.15	1.00	0.20	6
5*6	5	0.20	0.50	0.10	6
5*7	5	0.20	1.00	0.20	7
6*7	6	0.20	0.50	0.10	7
6*8	6	0.20	1.00	0.20	8
7*8	7	0.20	0.50	0.10	8
7*9	7	0.20	1.00	0.20	9
8*9	8	0.20	0.50	0.10	9
8*10	8	0.20	1.0	0.20	10
10*12	10	0.30	1.0	0.10	12
12*14	12	0.30	1.0	0.20	14
14*16	14	0.40	1.0	0.10	16
16*18	16	0.40	1.0	0.20	18
18*20	18	0.50	1.0	0.10	20
20*22	20	0.50	1.0	0.20	22

英制尺寸

SIZE, FRACTIONA	INSIDE DIAMETER-ID	WALL THICKNESS	TOLERANCE, +/-	OUTSIDE DIAMETER-OD	TOLERANCE, +/-
1/32	0.031	0.016	0.003	0.063	0.004
1/16	0.063	0.031	0.005	0.125	0.005
1/16	0.063	0.062	0.010	0.188	0.008
1/8	0.125	0.031	0.005	0.188	0.008
1/8	0.125	0.062	0.010	0.250	0.008
5/32	0.156	0.047	0.007	0.250	0.008
3/16	0.188	0.031	0.005	0.250	0.008
1/4	0.250	0.031	0.005	0.313	0.010
1/4	0.250	0.062	0.010	0.375	0.010
5/16	0.312	0.031	0.005	0.375	0.010
3/8	0.375	0.031	0.005	0.438	0.010
3/8	0.375	0.062	0.010	0.500	0.010
7/16	0.438	0.031	0.005	0.500	0.010
1/2	0.500	0.031	0.005	0.563	0.010
1/2	0.500	0.062	0.010	0.625	0.010
9/16	0.562	0.031	0.005	0.625	0.010
5/8	0.625	0.031	0.007	0.688	0.020
5/8	0.625	0.062	0.010	0.750	0.020
11/16	0.688	0.031	0.007	0.750	0.020
3/4	0.750	0.040	0.007	0.830	0.020
7/8	0.875	0.045	0.007	0.965	0.020
7/8	0.875	0.062	0.010	1.000	0.020
1	1.000	0.045	0.007	1.090	0.020
1-1/4	1.250	0.045	0.007	1.340	0.020
1-1/2	1.500	0.050	0.008	1.600	0.020

公制毛細管

INSIDE DIAMETER-ID	TOLERANCE, +/-	WALL THICKNESS	TOLERANCE, +/-	OUTSIDE DIAMETER-OD
0.30	0.05	0.23	0.05	0.76
0.40	0.05	0.23	0.05	0.86
0.50	0.05	0.23	0.05	0.96
0.50	0.05	0.30	0.05	1.10
0.70	0.05	0.25	0.05	1.20
0.90	0.05	0.30	0.07	1.50
1.00	0.05	0.30	0.07	1.60
1.10	0.10	0.30	0.07	1.70
1.20	0.10	0.30	0.07	1.80
1.40	0.10	0.30	0.07	2.00
1.50	0.10	0.30	0.07	2.10
1.70	0.10	0.30	0.07	2.30
1.90	0.10	0.30	0.07	2.50
2.20	0.15	0.30	0.07	2.80
2.40	0.15	0.30	0.07	3.00
2.70	0.15	0.30	0.07	3.30
2.90	0.15	0.30	0.07	3.50
3.00	0.15	0.30	0.07	3.60
3.20	0.15	0.30	0.07	3.80
3.40	0.15	0.30	0.07	4.00

AWG 尺寸

SIZE	INSIDE DIAMETER-ID		LIGHT WALL		THIN WALL		HEAVY WALL		HEAVY WALL
	MIN	MAX	NOM	TOL +/-	NOM	TOL +/-	NOM	TOL +/-	NOM	TOL +/-
32	0.007	0.011	0.006	0.002	0.009	0.002
30	0.010	0.015	0.006	0.002	0.009	0.002	0.009	0.002
28	0.013	0.018	0.006	0.002	0.009	0.002	0.009	0.002
26	0.016	0.0021	0.006	0.002	0.009	0.002	0.009	0.002
24	0.020	0.026	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
23	0.023	0.029	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
22	0.025	0.032	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
21	0.029	0.035	0.006	0.002	0.010	0.003	0.012	0.003	0.018	0.003
20	0.032	0.040	0.006	0.002	0.012	0.003	0.016	0.003	0.018	0.003
19	0.036	0.044	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
18	0.040	0.049	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
17	0.045	0.054	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
16	0.051	0.061	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
15	0.057	0.067	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
14	0.064	0.074	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
13	0.072	0.082	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
12	0.081	0.091	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
11	0.091	0.101	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
10	0.102	0.112	0.008	0.002	0.012	0.003	0.016	0.003	0.025	0.005
9	0.114	0.124	0.008	0.002	0.015	0.003	0.020	0.004	0.025	0.005
8	0.129	0.141	0.008	0.002	0.015	0.003	0.020	0.004	0.030	0.005
7	0.144	0.124	0.008	0.002	0.015	0.003	0.020	0.004	0.030	0.005
6	0.162	0.178	0.010	0.003	0.015	0.003	0.020	0.004	0.030	0.005
5	0.182	0.198	0.010	0.003	0.015	0.003	0.020	0.004	0.032	0.005
4	0.204	0.224	0.010	0.003	0.015	0.003	0.020	0.004
3	0.229	0.249	0.010	0.003	0.015	0.003	0.020	0.004
2	0.258	0.278	0.010	0.003	0.015	0.003	0.020	0.004
1	0.289	0.311	0.010	0.003	0.015	0.003	0.020	0.004
0	0.325	0.347	0.012	0.003	0.015	0.003	0.020	0.004
